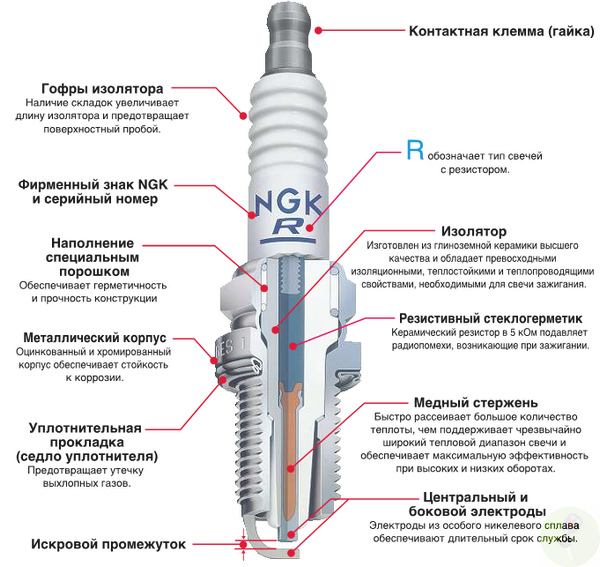

Устройство свечей зажигания NGK

Типичная маркировка свечи NGK выглядит следующим образом:

1) Диаметр резьбы
A — 18мм
B — 14мм
C — 10мм
D — 12мм
J — 12мм

2) Конструкция. Может быть одна или несколько букв
C — Размер под ключ 5/8″
K — Размер под ключ 5/8″ (ISO стандарт)
M — Компактный тип
P — Проекционный изолятор
R — Резисторный тип
U — Поверхностный или полу-поверхностный разряд
Z — Индукционный резистор

3) Кальильное число.
2 (горячяя) — 11 (холодная).

4) Длина резьбы:
E — 19мм
EF — Конусная 17.5мм
FS — Конусная 10.9мм
H — 12.7мм
EH — Частичная резьба (19мм посадка, 12.7мм резьба)
L — 11.2мм
S — 9.5мм
Z — 21мм
Нет символа — для 18мм диаметра — 12мм длина; для 14мм — 9.5мм длина.

5) Особенности свечи:
A — Специальный дизайн
B — Специальный дизайн
C — Боковой электрод с малым углом
CM — Компактный тип, малый боковой электрод
E — Центральный электрод V-формы
ES — Стандартный центральный электрод на уровне резьбы
F — Конусная посадка
G — Никелевый центральный электрод
G-G — Медная сердцевина бокового электрода
GV — Золото-палладиевый центральный электрод V-формы. Гоночное применение.
K — Двойной боковой электрод
L — Половина капильного числа
LM — Специальный компактный тип
M — Двойной боковой электрод (для двигателя Mazda Rotary)
N — Специальный боковой электрод
P — Платиновый электрод премиум
Q — 4 боковых электрда
R — Специальный боковой электрод
S — Стандартный центральный электрод
T — Тройной боковой электрод
U — Полу-поверхностный разряд
V — Золото-палладиевый центральный электрод
VX — Платиновый электрод
W — Вольфрамовый электрод
X — Увеличный зазор
Y — Центральный электрод V-формы (для 14мм свечей)
Z — Толстый центральный электрод (2.9мм)

6) Зазор:
8 — 0.8мм
9 — 0.9мм
10 — 1.0мм
11 — 1.1мм
13 — 1.3мм
14 — 1.4мм
15 — 1.5мм
20 — 2.0мм

Маркировка свечей зажигания NGK
